Описание
Счетчик газа ATMOS UniComm с электронно-механической индикацией отсчетного устройства предназначен для измерения пропущенного через него объёма газа и управления клапаном перекрытия газа.
Область применения — коммунальное хозяйство и иные сферы, требующие учёта потребления природного, сжиженного и другого сухого неагрессивного газа.
Для монтажа внутри и снаружи помещений. Класс точности: 1,5. Степень защищенности: IP67. Расчётный срок службы: не менее 12 лет.
ВНИМАНИЕ! Информация о безопасном использовании
Перед установкой газового счетчика ATMOS UniComm внимательно ознакомьтесь со всей информацией по технике безопасности и инструкциями по эксплуатации, чтобы избежать опасности взрыва, пожара или серьёзной травмы.
- Только профессиональные специалисты с допуском могут устанавливать или снимать газовый счетчик.
- Подача газа должна быть отключена перед установкой или снятием газовых счетчиков.
- Никогда не используйте газовый счетчик сверх его диапазона измеряемых расходов (Qmax – Qmin) или вне допустимых условий эксплуатации.
- В случае подозрений на утечку газа, откройте окна и двери для проветривания, вызовите Аварийную Службу.
Данное руководство предназначено для сервисного персонала и конечных пользователей, которое необходимо прочитать перед началом работ по установке, по вводу в эксплуатацию, по техническому обслуживанию и т.д.
Устройство и принцип работы
Счётчик состоит из трёх основных компонентов:
- герметичного корпуса из гальванизированной стали с порошковым покрытием,
- измерительного устройства мембранного типа и
- электронно-механического счётного механизма.
Измерительный механизм состоит из четырех камер, двух мембран и клапанной группы. Принцип его работы основан на регистрации перемещения конструктивно ограниченного объёма газа путём его поочерёдного вытеснения из одной камеры в другую при помощи диафрагменных мембран и клапанной группы.
Мембраны изготовлены из высококачественного многослойного материала, сохраняющего форму и целостность на протяжении всего срока службы, даже при экстремальных нагрузках и температурах.
Движение клапана, поддерживаемое поочерёдным расширением мембран от поступающего газа, последовательно выпускает газ одной из четырёх камер фиксированного объёма и регистрирует расход. Измерительный механизм имеет встроенную защиту от обратного хода и от инерции вращения.
Вращение клапана преобразуется кривошипно-шатунным механизмом в движение счётного механизма и передаётся герметичным магнитным приводом на внешнее устройство счётного механизма, что обеспечивает наивысшую безопасность прибора в системе газопровода ввиду отсутствия отверстий для осевого механического привода.
Объём потреблённого газа в кубических метрах определяется по первым пяти цифрам, расположенным перед запятой.
Влияние изменений температуры на объём газовоздушной смеси корректируется электронным способом на основании фактически замеренной температуры, в результате чего прошедший объём газа под воздействием актуальных температур (более высокие температуры ведут к расширению газа) рассчитывается откорректированный объём газа Vb, приведённый к стандартным условиям.
Основные параметры
| Параметр | Значение | Единица измерения |
|---|---|---|
| Класс точности | 1,5 | – |
| Степень защиты | IP67 | – |
| Температура эксплуатации | –40…+70 | °C |
| Рабочее давление | до 50 | кПа |
| Срок службы | не менее 12 | лет |
Внешний вид

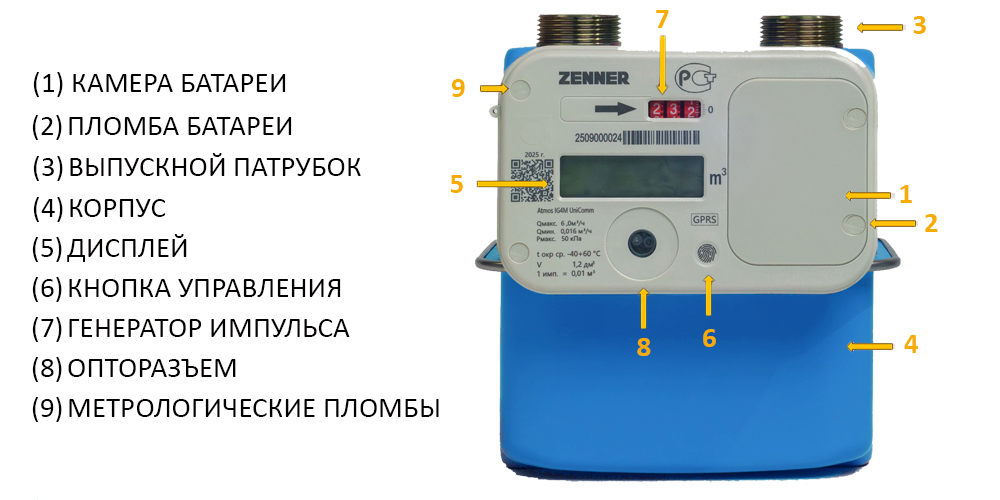

Счетчик имеет современный эргономичный дизайн. Корпус изготовлен из гальванизированной стали с порошковым покрытием, что обеспечивает защиту от коррозии и механических повреждений.
ПРИМЕЧАНИЕ: Корпус может отличаться, изображение только для информации.
