Монтаж и эксплуатация
Данный раздел содержит подробные инструкции по монтажу, установке и правильной эксплуатации счётчиков газа ATMOS UniComm. Соблюдение этих рекомендаций обеспечит безопасную и долговечную работу прибора.
ВНИМАНИЕ! Информация о безопасном использовании
Перед установкой газового счётчика ATMOS UniComm внимательно ознакомьтесь со всей информацией по технике безопасности и инструкциями по эксплуатации, чтобы избежать опасности взрыва, пожара или серьёзной травмы.
- Только профессиональные специалисты с допуском могут устанавливать или снимать газовый счётчик.
- Подача газа должна быть отключена перед установкой или снятием газовых счётчиков.
- Никогда не используйте газовый счётчик сверх его диапазона измеряемых расходов (Qmax – Qmin) или вне допустимых условий эксплуатации.
- Никогда не снимайте жёлтую предупреждающую табличку на газовом счётчике.
- После установки необходимо тщательно проверить отсутствие утечки газа после строгого контроля согласно местным инструкциям/профессиональным стандартам.
- В случае подозрений на утечку газа, откройте окна и двери для проветривания, вызовите Аварийную Службу (контактный номер отмечен на этикетке или номер местной пожарной службы) переместившись в проветриваемое помещение, ни в коем случае не пробуйте проверять огнём свои подозрения (например, зажигалкой или спичкой).
Указания для монтажа
Данные указания не являются заменой профессиональных правил монтажа газового оборудования и носят рекомендательный характер от производителя на случай рассмотрения гарантийных обязательств только прибора учёта газа.
Подготовка
Перед началом монтажа необходимо произвести очистку газопровода от загрязнений, окалины, остатков стружки. Счётчик запрещается использовать как шаблон при проведении сварочных работ и монтировать до окончания сварочных работ на газопроводе. Место присоединения счётчика необходимо обезопасить от скручивающих, сдавливающих, разрывающих векторов сил газопровода. При монтаже на открытом воздухе счётчик должен быть защищён от прямого попадания солнечных лучей и осадков.
Недопустимо использовать счётчик как шаблон при сварочных работах. Перед установкой счётчика все сварочные и опрессовочные работы на газопроводе и в непосредственной близости от места установки должны быть завершены! Газопровод ещё перед установкой счётчика должен быть продут и проверен на герметичность и прочность с использованием пропускных шаблонных патрубков вместо прибора учёта газа.
Счётчик устанавливается только в вертикальном положении по уровню (ватерпас) и с учётом направления потока газа, указанного стрелкой между входным и выходным патрубками. Уровень наклона счётчика должен быть в параллельной соосности с трубопроводом (горизонтально).
Перед счётчиком должен быть размещён запорный газовый кран. Рекомендуется установка регулятора давления газа перед счётчиком. Клапан перекрытия не регулирует давление.
Место монтажа и присоединение счётчика должны исключать воздействие на него остаточных деформирующих сил от стяжки трубопровода. Для фиксирования трубопровода применяйте соответствующие профессиональные крепления. Обеспечьте жёсткое крепление для трубопровода с межосевым расстоянием 110/130 мм во избежание деформации корпуса за счёт сил рычага разъединенного трубопровода.
Недопустимо размещение счётчика над открытым пламенем, под открытым солнечным воздействием и в зоне прочего влияния внешних температур выше 60°С. Обеспечьте расстояние между корпусом счётчика с полом или стенами помещения во избежание перетока статических токов от трубопровода. Эксплуатация счётчика должна осуществляться согласно «Правил пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей» ППБ-08.85.
Монтаж в точке учёта
Перед монтажом счётчика необходимо провести профессиональную подготовку трубопровода для фиксирования установочной длины 110/130 мм на одной оси элементов трубопровода в строго вертикальном положении и к параллельному соосному положению счётчика с осью присоединяемого трубопровода.
Рекомендуется применение крепления-кронштейна для счётчиков газа. Изгибы длинных участков труб приводят к эффекту рычага и наносят механический ущерб корпусу измерительного прибора.
Рекомендуется фиксация двух креплений трубопровода каждые 60 см до входного и после выходного патрубка для устранения эффекта рычага.
Рекомендуется применение профессионального запорного крана и регулятора давления, устойчивых к высоким температурам (с маркировкой HTB – Hoch Temperatur Beständig) перед точкой учёта.
Для присоединения счётчика к подготовленным арматурам трубопровода, аккуратно вынимайте счётчик двумя руками за стальной корпус из коробки. Избегайте ухвата за короб электронного устройства и резкого рывка из коробки, падений счётчика, или расшатывания короба электронного устройства, и прочим действиям, что противоречат бережливому обращению с измерительной техникой, прошедшей многоступенчатые испытания на точность.
Для крепления на арматурах применяйте подставку под дном корпуса. Установите прокладки на присоединительных патрубках. Рекомендуется применение профессиональных уплотнительных прокладок, устойчивых к высоким температурам (с маркировкой HTB – Hoch Temperatur Beständig), для обеспечения герметичности соединения даже при экстренно высоких температурах (чтобы выиграть время для спасения). Одновременно и плавно затягивайте накидные гайки к присоединительным патрубкам до упора на возможную силу руки. Сила окончательного затягивания гаек газовым ключом должно быть ограничено максимальным крутящим моментом 110 Н·м. При затягивании накидной гайки на патрубки обратите внимание на угол наклона ключа, сила сгибающего рычага не более 40 Н·м, после чего места присоединения должны быть проверены на герметичность. Запрещается воздействие на затянутый гайками счётчик с целью исправления кривосмонтированного трубопровода.
Заполнение счётчика газом при каждом запуске должно обеспечиваться плавно. При вводе в эксплуатацию необходимо убедиться, что давление на входе не превышает 50 кПа (0,5 атм.). Без регулятора давления мембрана счётчика подвержена риску обрыва от скачка давления при резком открытии крана.
Управление дисплеем
Дисплей счётчика отображает текущие и накопленные значения, коды ошибок и статусы прибора. В нормальном состоянии дисплей выключен. Касание сенсорной кнопки активирует дисплей для информации абонента и через 25 сек в рабочем режиме при отсутствии действий выключается снова. В метрологическом режиме дисплей активен до истечения времени/объёма.

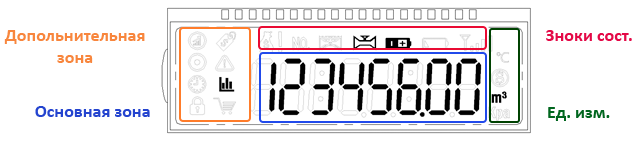

Дисплей разделён на 4 зоны индикаций:
- Основная зона
- Дополнительная зона
- Зона единиц измерения
- Зона статусов состояния прибора

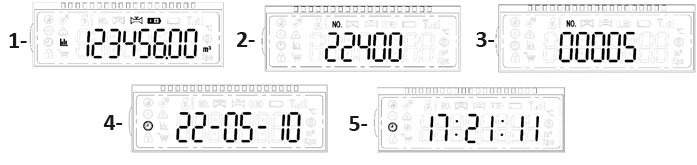

Замеренные показания объёма отображаются в кубометрах. Для удобства видеофиксации и простоты чтения после активации автоматически отображаются лишь 5 экранов (см. Рис. 02-2) каждый по 5 сек:
- накопленный объём по стандартным условиям
- серийный номер, Начало
- серийный номер, Конец
- текущая дата прибора
- текущее время прибора
Верхний предел накопленного учёта в 999999,99 м³ (куб. м.) рассчитан на теоретический ежечасовой расход газа на максимальном расходе Qmax 6 м³/ч (куб. м/ч) ежедневно в течение 6944 календарных дней (более 19 лет), что гарантирует продолжающийся учёт накопленных данных, и устраняет проблему преждевременного возврата на 0 в течение срока эксплуатации.
Самые значимые индикаторы состояния счётчика отображаются в зоне знаков в пользовательском уровне экранов для информирования абонента об актуальном состоянии, остальные служебные индикаторы состояния отображаются в служебном уровне. Значения отображаемых знаков состояния описаны ниже в Таб. 02-1
| Знак | Описание | Состояние | Значение |
|---|---|---|---|
 |
Состояние клапана | |
Подача газа открыта |
 |
Подача газа перекрыта | ||
 |
Связь | Отображён | Счётчик находится в режиме коммуникации |
 |
Состояние батареи |  |
Питание в норме |
 |
Питание низкого уровня | ||
 |
Питание исчерпано | ||
 |
Статистика | Отображён | Подтверждение, что отображаемое значение является накопленным метрологическим значением |
Для управления счётчиком предусмотрены 1 сенсорная кнопка управления под дисплеем, с помощью которой возможно пролистывать экраны влево или вправо коротким (<1 сек) касанием, а также подтверждать выбор действия длительным (>1 сек, <3 сек) касанием или продолжительным (>3 сек, <10 сек) касанием. Кнопка управления не требует нажатия с усилием, достаточно лёгкого касания по времени. В дополнение к управлению кнопкой представители службы газоснабжающей организации могут вызывать смену режимов работы оптическим зондом и мобильным приложением.
Управление клапаном
Прибор оснащён встроенным клапаном управления пропуска газа. В целях безопасности клапан автоматически закрывается при переходе в спящий режим для транспортировки, по окончании режима тестирования или при выводе из эксплуатации.
Встроенный клапан управления не является пожароустойчивым запорным газовым краном. Рекомендуется применение профессионального запорного крана и регулятора давления, устойчивых к высоким температурам (с маркировкой HTB – Hoch Temperatur Beständig) перед смарт-счётчиком газа.
Прерывание пропуска газа
При распознавании критических расходов (утечка газа или неожиданный сверхнормативный расход) или несанкционированных манипуляций, или при падении напряжения батареи питания клапан автоматически прерывает пропуск газа через прибор. Символ состояния клапана сменится на . Следующий экран информирует Код причины перекрытия клапана, например
. Информация о кодах указана в Таб. 03-1 «Коды причин перекрытия клапана».
Возобновление пропуска газа
После устранения всех причин и условий прерывания пропуска газа, клапан можно открыть снова, т.к. прибор лишь временно из соображений безопасности прервал подачу, но находится в готовности возобновления пропуска газа.
Убедившись в отсутствии опасности от возобновления пропуска газа (все газовые приборы закрыты, нет открытого пламени, имеется достаточный воздухообмен в помещении во избежание удушья), абонент активирует открытие клапана длительным касанием (1–3 сек) кнопки.
В случае перекрытия клапана одним из событий чёрного списка, появится иконка
, что потребует вмешательства авторизованного сотрудника газоснабжающего предприятия для проверки причин, их устранения и возобновления подачи газа с помощью мобильного приложения.
