Технические характеристики
ATMOS UniComm — интеллектуальный счётчик газа с электронно-механической индикацией, предназначенный для точного измерения объёма потребленного газа и управления подачей топлива. Прибор соответствует всем требованиям российских стандартов и имеет необходимые сертификаты.
Основные параметры
Счётчик ATMOS UniComm выпускается в четырёх типоразмерах с различными метрологическими характеристиками, что позволяет подобрать оптимальную модель для конкретных условий эксплуатации.
| Обозначение и единицы измерения | Значение, для типоразмера | |||
|---|---|---|---|---|
| 1,6 | 2,5 | 4 | 6 | |
| Минимальный расход Qmin, м³/ч | 0,016 | 0,016 | 0,016 | 0,04 |
| Номинальный расход Qn, м³/ч | 1,6 | 2,5 | 4 | 6 |
| Максимальный расход Qmax, м³/ч | 2,5 | 6 | 6 | 10 |
| Порог чувствительности, м³/ч | 0,003 | 0,005 | 0,008 | 0,008 |
| Циклический объём камер, дм³ | 1,2 | 2,0 | ||
| Давление газа рабочее, кПа, не более | 50 | |||
| Максимально допустимое давление газа, кПа | 100 | |||
| Потеря давления, Па, не более | 200 | |||
| Погрешность в %, в диапазоне от Qmin до 0,1Qn |
При первичной поверке: ±3 | |||
| Погрешность в %, в диапазоне от 0,1Qn до Qmax, включительно |
При первичной поверке: ±1,5 | |||
| Погрешность в %, в диапазоне от Qmin до 0,1Qn |
в эксплуатации, не более: ±5 | |||
| Погрешность в %, в диапазоне от 0,1Qn до Qmax, включительно |
в эксплуатации, не более: ±3 | |||
| Класс точности | 1,5 | |||
| Максимальная ёмкость счётного механизма, м³ | 999999,999 | |||
| Мин. отображаемое разрешение счётного механизма, м³ | 0,0002 | |||
| температура окружающей среды, °С | –40…+70 | |||
| Масса счётчика, кг не более | 2,4 | 3,6 | ||
| Габаритные размеры, мм, не более | 203х222х166 | 255x274x200 | ||
| Межцентровое расстояние присоединений, мм | 110, 130 | 152, 250 | ||
| Диаметр присоединительной резьбы | M30x2, G1 ¼ B | G1 ¼ B | ||
| Дисплей | ЖКД, морозоустойчивый | |||
| Управление дисплеем | 1 сенсорная кнопка | |||
| Интерфейс коммуникации | Опторазъём по стандарту (IEC 62056) | |||
| Клапан | Внутренний, моторный | |||
| Основная батарея питания | 10-летняя, заменяемая, для управления прибором | |||
| Резервная батарея питания | Встроенная, незаменяемая | |||
| Часы | Электронные, для модуля оплаты, ГГ-MM-ДД, ЧЧ-ММ-СС Время местное |
|||
| Группа взрывоопасного окружения АTEX | Зона 2; Ex II 3 G Ex ic IIB T4 Gc | |||
| Степень защищённости от окружающей среды | IP67 | |||
| Относительная влажность воздуха | Длительно не более 95%, неконденсирующее окружение | |||
| Расчётный срок службы, лет, не менее | 12 | |||
Функциональные характеристики
ATMOS UniComm оснащён современными функциями для удобства эксплуатации и управления потреблением газа.
| Функция | Описание |
|---|---|
| Общий учёт потребления газа |
– Суммирование объёма газа по рабочим условиям – Суммирование объёма газа по стандартным условиям – Блокировка подачи газа при негативном балансе или при критических ситуациях для безопасности абонентов |
| Режим баланса (опционально) |
– Баланс остаточный в кубометрах газа, предварительно оплаченного – Баланс общий в кубометрах газа, предварительно оплаченного – Баланс негативный с функцией неизбежного пополнения |
| Режим кредита (опционально) | – Размер кредита устанавливается поставщиком газа |
| Метод пополнения (опционально) | – Информация об Оплате в сервисных центрах передаётся дистанционно на прибор учёта для возобновления подачи газа |
| Архив |
– Ежемесячные расходы – События управления приборов (настраиваемые) – Тревоги (критичные/пользовательские) – Дистанционно на сервере – Локальный доступ авторизованным сотрудникам через опторазъём |
| Управление клапаном |
– Открытие клапана пользователем в неопасных ситуациях – Контроль клапана авторизованными сотрудниками через опторазъём – Контроль клапана авторизованными сотрудниками через сервер |
| Самодиагностика |
– Диагностика дисплея – Диагностика часов/календарь – Диагностика батареи питания – Диагностика RAM-памяти – Диагностика Firmware (внутренней микропрограммы) |
| Firmware | – Внутренняя микропрограмма обновляется только сервисным персоналом через опторазъём с помощью оптоголовки и технологической программы "ZENNER UniComm Tool". |
| Безопасность |
– Камера заменяемой батареи питания опломбирована физической заводской пломбой – Крышка камеры заменяемой батареи питания опломбирована сенсорной заводской пломбой – Крышка электронного счётного механизма опломбирована физической заводской пломбой – Камера электронного счётного механизма опломбирована сенсорной заводской пломбой – Коммуникация через опторазъём закодирована по IEC 62056 – Коммуникация информации закодирована |
Транспортировка и хранение
Транспортировка и хранение счётчиков должны осуществляться в упаковке, обеспечивающей сохранность и невредимость приборов учёта.
Условия хранения счётчиков должны соответствовать 2 ГОСТ 15150. Температура окружающей среды от –40°С до +60°С. В окружающем воздухе при этом не должно содержаться твёрдой пыли и примесей агрессивных паров и газов, вызывающих коррозию поверхностей. Хранить в сухих помещениях, в упаковке завода изготовителя.
Условия транспортирования счётчиков в соответствии с условием хранения 5 ГОСТ 15150. Каждый счётчик упакован в индивидуальную коробку, на паллетах с защищёнными углами, высотой в 5 слоёв, для транспортировки только в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах и т.д.) в соответствии с правилами перевозки грузов, действующих на данном виде транспорта. Перевозку счётчиков воздушным транспортом осуществлять только в отапливаемых герметизированных отсеках.
Присоединительные патрубки закрыты крышками, предохраняющими измерительный механизм от попадания грязи при упаковке, транспортировке и хранении. Клапан закрыт.
Важно знать: воздействие окружающих температур выше 60°C приводит к сокращению срока службы батареи питания. Избегайте при транспортировке, хранении и при выборе места монтажа воздействия прямых солнечных лучей на измерительный прибор.
Порядок ввода в эксплуатацию
Перед установкой смарт-счётчика газа ATMOS UniComm необходимо провести процедуру активации из спящего режима, а также зарегистрировать в сервисной службе газоснабжающей организации сам прибор и его SIM-карту (при наличии).
В Таб. 01-3 представлен общий порядок действий по вводу счётчика в эксплуатацию после производства и транспортировки.
| № | Действие | Характер | Исполнитель |
|---|---|---|---|
| 1 | Осмотр счётчика после транспортировки | Обязательно | Лаборатория |
| 2 | Активация и Проверка положения клапана | Опционально | Лаборатория |
| 3 | Для проведения Тестов, необходимо перевести счётчик в режим тестирования с помощью опторазъёма. | Обязательно | Лаборатория |
| 4 | Тест на герметичность прибора | Опционально, в случае дефекта обращаться к поставщику. | Лаборатория |
| 5 | Тест на метрологическую погрешность | Опционально, в случае дефекта обращаться к поставщику. | Лаборатория |
| 6 | Изменение значений по умолчанию настраиваемых параметров оповещений | Опционально, в случае необходимости с помощью ПО "ZENNER UniComm Tool". | Сервер БД |
| 7 | Запись служебной информации о приборах на сервер баз данных (БД) | Обязательно | Сервер БД |
| 8 | Монтаж зарегистрированных в БД приборов у потребителей | Обязательно | Сервер БД |
| 9 | Проверка на герметичность соединений после монтажа | Обязательно | Сервер БД |
| Счётчик готов к регистрации и использованию конечным потребителем | |||
| 11 | Для открытия клапана счётчика необходимо активировать Рабочий режим эксплуатации | Обязательно | Сервисная служба |
| 12 | Проверить настройки SIM-карт до установки | Обязательно | Сервисная служба |
| 13 | Установить SIM-карту и в случае отклонения прибором SIM-карты необходимо обратиться в сервисную службу для замены SIM-КАРТЫ | Обязательно | Сервисная служба |
| 14 | Конечный потребитель проходит регистрацию в службе по работе с населением своего поставщика газа. Оплачивает газ и пополняет баланс счётчика (опционально при предоплате). | Обязательно | Потребитель |

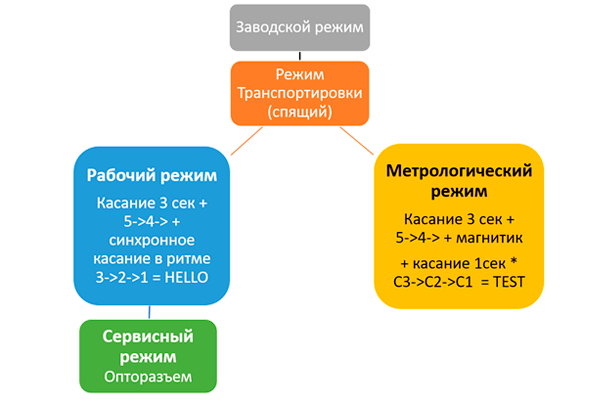

Режимы состояния
При выпуске из производства прибор переводится из Заводского режима в режим Транспортировки (клапан закрыт, дисплей отключён, часы активированы). Прибор готов к переключению в Рабочий режим или в Метрологический режим.
Активация рабочего режима
Для переключения из режима транспортировки в рабочий режим необходимо активировать дисплей длительным (3 сек) касанием кнопки и сразу после начала обратного отсчёта 5→4→ подтвердить трёхкратным коротким (1 сек) касанием кнопки синхронно в ритме обратного счёта 3→2→1.
При успешной активации рабочего режима ЖК-дисплей подтвердит приветствием HELLO. После чего можно открыть клапан ещё одним коротким касанием кнопки.
В случае неудавшейся смены режима прибор вернётся в спящий режим.
Активация метрологического режима
Для переключения из режима транспортировки в метрологический режим необходимо подготовить оптодатчик (без компьютера, без смартфона), активировать дисплей длительным (3 сек) касанием кнопки и в течение обратного отсчёта 5→4→3→2 (и ещё до отключения дисплея) прислонить оптодатчик или намагниченный металлический предмет (магнит малого размера) к опторазъёму → ЖК-дисплей начнёт обратный отсчёт С3→С2→С1 (и ещё до отключения дисплея) подтвердить коротким (1 сек) касанием кнопки смену на метрологический режим.
При успешной активации метрологического режима ЖК-дисплей подтвердит приветствием TEST.
Метрологический режим ограничен временем на испытания 60 мин расхода, максимум 5 куб. м газа или 30 мин простоя. В случае неудавшейся смены режима или по достижению лимитов прибор вернётся в спящий режим.

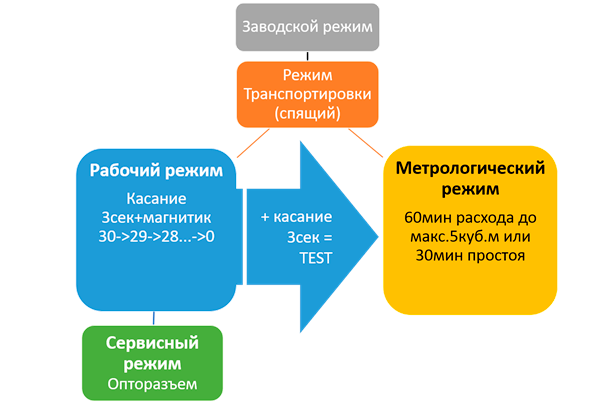

Переключение из рабочего режима в метрологический
Для переключения из рабочего режима в метрологический режим необходимо подготовить металлический предмет (магнит малого размера), активировать дисплей длительным (3 сек) касанием кнопки и поместить магнитик к опторазъёму, что активирует обратный отсчёт 30→29→28...→0. В течение 30-секундного обратного отсчёта продолжительным (3 сек) касанием кнопки подтвердить смену на метрологический режим.
При успешной активации метрологического режима ЖК-дисплей подтвердит приветствием TEST. Метрологический режим ограничен временем на испытания 60 мин расхода, максимум 5 куб. м газа или 30 мин простоя. По истечении времени или объёма на испытания прибор переключится в спящий режим.
Возврат в рабочий режим
Для сохранения ресурса батареи питания, возврат в рабочий режим из метрологического режима не предусмотрен. По истечении 30 мин простоя/60 мин теста/5 куб. м прибор переходит в режим транспортировки.
Активация рабочего режима осуществляется в штатном порядке (3 сек касание 5→4 →плюс 1 сек касание 3 раза синхронно отсчёту 3-2-1, и затем 1 сек касание для открытия клапана).
